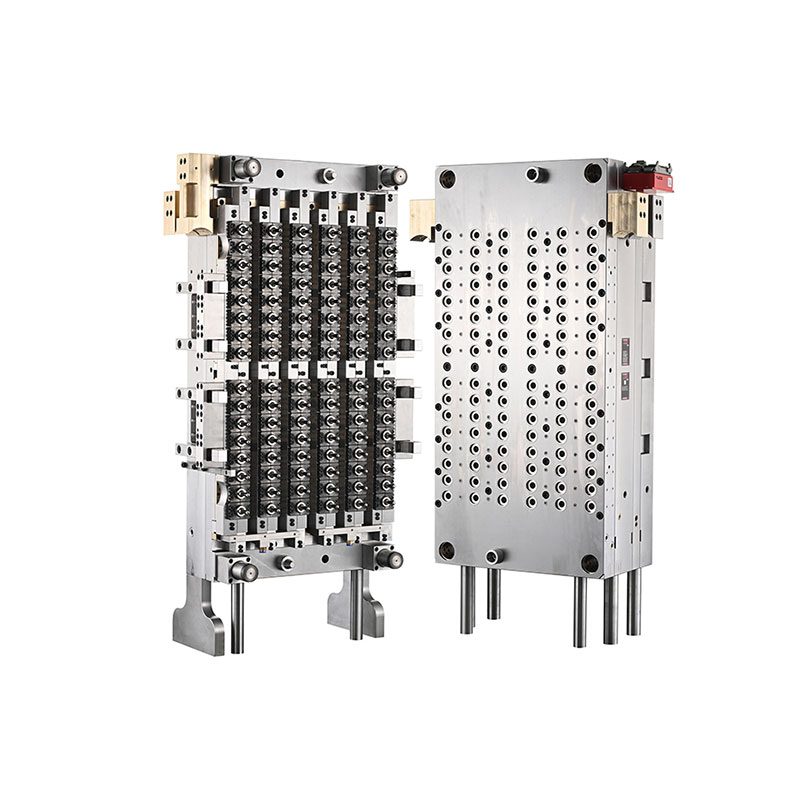

Daelong, ένας κατασκευαστής καλουπιών έγχυσης με έδρα την Κίνα με πάνω από 30 χρόνια εμπειρίας στη βιομηχανία, παρέχει λύσεις εργαλείων ακριβείας για την παραγωγή πλαστικών συσκευασιών μεγάλου όγκου. ΟΚαλούπι 96-Cavity 29 25 Neck Pet Preform With Needle Valve Gateέχει σχεδιαστεί για απαιτητική παραγωγή προμορφώματος PET, συνδυάζοντας διάταξη υψηλής κοιλότητας, ελεγχόμενο σύστημα hot runner και συμβατότητα με αυτοματοποιημένο εξοπλισμό παραγωγής για υποστήριξη σταθερής παραγωγής για ποτά, τρόφιμα και καθημερινές εφαρμογές χημικής συσκευασίας.
Ένα καλούπι προμορφώματος PET υψηλής απόδοσης επηρεάζει άμεσα την απόδοση παραγωγής, τη συνοχή των διαστάσεων, τη χρήση υλικού και την ποιότητα της φιάλης κατάντη. Η διαμόρφωση 96 κοιλοτήτων επιτρέπει στους κατασκευαστές να παράγουν πολλαπλά προμορφώματα σε κάθε κύκλο έγχυσης, ενώ ένα σύστημα θερμού δρομέα πύλης βαλβίδας βελόνας βοηθά στον έλεγχο της παροχής τήγματος σε μεμονωμένες πύλες. Για κατασκευαστές που χρησιμοποιούν συμβατά μηχανήματα χύτευσης με έγχυση Nestal και ρομποτικό αυτοματισμό πέντε σταθμών, ο σωστός σχεδιασμός καλουπιού μπορεί να υποστηρίξει σταθερή, επαναλαμβανόμενη παραγωγή. Αυτό το άρθρο εξηγεί τις αρχές λειτουργίας του καλουπιού, τις βασικές επιλογές υλικών, τα μηχανολογικά πλεονεκτήματα, τα κριτήρια επιλογής, τις απαιτήσεις συντήρησης και πρακτικά ζητήματα για την αξιολόγηση μιας επένδυσης καλουπιού προμορφώματος PET υψηλής κοιλότητας.
Τα προμορφώματα PET είναι εξαρτήματα χυτευμένα με έγχυση που στη συνέχεια θερμαίνονται ξανά και διαμορφώνονται με ελαστικό εμφύσηση σε φιάλες ή άλλα δοχεία. Οι διαστάσεις, η κατανομή του υλικού, η γεωμετρία του λαιμού και η κατάσταση της επιφάνειας επηρεάζουν την απόδοση της τελικής συσκευασίας.
Ένα καλούπι 96 κοιλοτήτων περιέχει 96 μεμονωμένες θέσεις κοιλότητας, επιτρέποντας σε ένα σωστά διαμορφωμένο σύστημα χύτευσης με έγχυση να σχηματίσει έως και 96 προμορφώματα σε έναν πλήρη κύκλο χύτευσης. Αυτή η διάταξη είναι ιδιαίτερα κατάλληλη για κατασκευαστές που αναζητούν σημαντική παραγωγική ικανότητα χωρίς να βασίζονται σε πολυάριθμες ξεχωριστές μηχανές χύτευσης.
Η προδιαγραφή λαιμού 29/25 προσδιορίζει το επιδιωκόμενο σχέδιο φινιρίσματος λαιμού. Οι αγοραστές θα πρέπει να επιβεβαιώσουν το ακριβές προφίλ νήματος, τις διαστάσεις σφράγισης, τη συμβατότητα κλεισίματος και το σχετικό σχέδιο φινιρίσματος λαιμού πριν την παραγγελία. Αυτές οι λεπτομέρειες καθορίζουν εάν το έτοιμο προφόρμα θα ταιριάζει στο προβλεπόμενο πώμα και τη διαδικασία εμφύσησης της φιάλης.
Σύμφωνα με τις πληροφορίες προϊόντος της Daelong, αυτό το καλούπι έχει σχεδιαστεί για μηχανές χύτευσης με έγχυση Nestal εξοπλισμένες με σύστημα ρομπότ πέντε σταθμών. Η πραγματική συμβατότητα θα πρέπει να επιβεβαιωθεί με το μοντέλο μηχανής του αγοραστή, τις διαστάσεις της πλάκας, την ικανότητα έγχυσης και τη διαμόρφωση αυτοματισμού.
Στη χύτευση με έγχυση υψηλής κοιλότητας, η ομοιόμορφη κατανομή του τηγμένου PET σε όλες τις κοιλότητες είναι μια σημαντική πρόκληση της μηχανικής. Οι διακυμάνσεις στη θερμοκρασία τήγματος, την πίεση, την αντίσταση ροής ή την απόδοση της πύλης μπορεί να προκαλέσουν διαφορές στο βάρος του προμορφώματος, την εμφάνιση και την ακρίβεια διαστάσεων.
Ένα σύστημα θερμού δρομέα πύλης βαλβίδας βελόνας χρησιμοποιεί έναν κινητό πείρο βαλβίδας για τον έλεγχο του ανοίγματος και του κλεισίματος της πύλης. Το σύστημα έχει σχεδιαστεί για να διαχειρίζεται την είσοδο τήγματος σε κάθε κοιλότητα και μπορεί να βοηθήσει στην παραγωγή καθαρότερων περιοχών πύλης και πιο συνεπούς πλήρωσης όταν σχεδιάζεται, συντηρείται σωστά και συγχρονίζεται με τη διαδικασία έγχυσης.
Η Daelong καθορίζει ένα σύστημα θερμού δρομέα πύλης βαλβίδας σειράς PC-VG για αυτό το μοντέλο. Τα τελικά αποτελέσματα εξαρτώνται από τη συνολική σχεδίαση θερμού δρομέα, την κατάσταση της ακίδας βαλβίδας, τον έλεγχο θερμοκρασίας, τις ρυθμίσεις έγχυσης, την απόδοση ψύξης και την προετοιμασία της ρητίνης PET. Οι αγοραστές θα πρέπει να ζητήσουν δοκιμή καλουπιού και αξιολόγηση δείγματος για να επαληθεύσουν την απόδοση υπό τις πραγματικές συνθήκες λειτουργίας τους.
Η επιλογή υλικού είναι απαραίτητη για ένα καλούπι προμορφώματος PET υψηλής κοιλότητας, επειδή μεμονωμένα εξαρτήματα αντιμετωπίζουν διαφορετικούς συνδυασμούς θερμότητας, πίεσης, τριβής και επαναλαμβανόμενης μηχανικής κίνησης. Οι κατάλληλοι χάλυβες εργαλείων και τα θερμά υλικά δρομέα βοηθούν στην υποστήριξη της σταθερότητας των διαστάσεων, της αντοχής στη φθορά και της αξιόπιστης μακροχρόνιας λειτουργίας.
Ο παρακάτω πίνακας συνοψίζει τα υλικά και τις μηχανολογικές πληροφορίες που δημοσίευσε η Daelong για αυτό το καλούπι.
| Συστατικό | Καθορισμένο Υλικό | Δημοσιεύτηκε Σκληρότητα | Μηχανικός Σκοπός |
|---|---|---|---|
| Κοιλότητα και πυρήνας | Γερμανία 2316 χάλυβας | HRC 42–45; σκλήρυνση ακριβείας έως HRC 50–54 | Σχηματίζει τη γεωμετρία του προμορφώματος και υποστηρίζει την αντίσταση στη φθορά |
| Δαχτυλίδι λαιμού | Γερμανία 2316 χάλυβας | HRC 45–50 | Σχηματίζει τη διεπαφή φινιρίσματος λαιμού και κλεισίματος |
| Πείρος βαλβίδας | Χάλυβας Ιαπωνίας SKD51 | HRC 58–60 | Ελέγχει το άνοιγμα και το κλείσιμο της πόρτας |
| Ακροφύσιο ζεστού δρομέα | Χαλκός βηρυλλίου ΗΠΑ | HRC 37 | Υποστηρίζει τη μεταφορά θερμότητας στο συγκρότημα ακροφυσίων |
| Πλάκα πολλαπλής | χάλυβας H13 | HRC 35–38 | Υποστηρίζει τη δομή πολλαπλής θερμού δρομέα |
| Πλάκα βάσης | P20 χάλυβας εργαλείων | HRC 27–32 | Παρέχει δομική υποστήριξη για το συγκρότημα καλουπιού |
Σημείωση: Οι παραπάνω τιμές σκληρότητας ακολουθούν τις δημοσιευμένες προδιαγραφές της σελίδας του προϊόντος. Οι αγοραστές θα πρέπει να επιβεβαιώσουν τα τελικά πιστοποιητικά υλικού, την κατάσταση θερμικής επεξεργασίας, τις προδιαγραφές εξαρτημάτων και τα αρχεία επιθεώρησης στην εγκεκριμένη τεχνική τεκμηρίωση.
Η Daelong αναφέρει επίσης ανοχές μηχανικής κατεργασίας 0,003–0,005 mm, εναλλαξιμότητα εξαρτημάτων έως και 90%, και ομοκεντρικότητα πάχους τοιχώματος προδιαμορφώματος ±0,0075 mm σε L = 100 mm. Αυτά είναι σημαντικά σημεία τεχνικής αξιολόγησης. Οι μέθοδοι μέτρησής τους, οι τοποθεσίες επιθεώρησης και τα κριτήρια αποδοχής θα πρέπει να συμφωνηθούν πριν από την αποδοχή της παραγωγής.
Το πρωταρχικό πλεονέκτημα μιας διαμόρφωσης 96 κοιλοτήτων είναι η ικανότητά της να σχηματίζει πολλά προμορφώματα σε κάθε κύκλο. Όταν συνδυάζεται με μηχάνημα έγχυσης κατάλληλου μεγέθους, ισορροπημένη πλήρωση, αποτελεσματική ψύξη και αυτοματοποιημένο χειρισμό, αυτή η διάταξη μπορεί να βοηθήσει τους κατασκευαστές να αυξήσουν την παραγωγή ενώ κάνουν καλύτερη χρήση του χώρου παραγωγής.
Ωστόσο, ο πραγματικός αριθμός των αποδεκτών προμορφωμάτων που παράγονται ανά ώρα εξαρτάται από τον χρόνο κύκλου, τη διαθεσιμότητα του μηχανήματος, τη σταθερότητα της διαδικασίας, την προγραμματισμένη συντήρηση και το ποσοστό των εξαρτημάτων που απορρίπτονται. Επομένως, ο σχεδιασμός παραγωγής θα πρέπει να χρησιμοποιεί επαληθευμένα δεδομένα δοκιμών και όχι μόνο τον αριθμό των κοιλοτήτων.
Το σταθερό βάρος προμορφώματος, οι διαστάσεις του λαιμού και το πάχος του τοιχώματος είναι απαραίτητα για τη χύτευση κατάντη με τέντωμα. Οι διαφορές μεταξύ των κοιλοτήτων μπορεί να οδηγήσουν σε ανομοιόμορφη κατανομή υλικού, ασυνεπή αντοχή της φιάλης ή αυξημένα ποσοστά απόρριψης.
Ένα καλά σχεδιασμένο hot runner, κατασκευασμένα με ακρίβεια εξαρτήματα καλουπιού και ισορροπημένη ψύξη μπορούν να βοηθήσουν στη μείωση αυτών των παραλλαγών. Η τακτική δειγματοληψία και η αναγνώριση κοιλότητας είναι χρήσιμες για την ανίχνευση προβλημάτων προτού επηρεάσουν μια μεγάλη παρτίδα παραγωγής.
Η Daelong προσδιορίζει μια εναλλάξιμη δομή κοιλότητας ως ένα από τα μηχανικά πλεονεκτήματα του καλουπιού. Τα αντικαταστάσιμα εξαρτήματα μπορούν να απλοποιήσουν τη στοχευμένη συντήρηση, επειδή ένα φθαρμένο ή κατεστραμμένο τμήμα μπορεί να επισκευαστεί χωρίς να αντικατασταθεί ολόκληρο το συγκρότημα καλουπιού.
Οι αγοραστές θα πρέπει να επιβεβαιώσουν το πραγματικό εύρος εναλλαξιμότητας, τη διαθεσιμότητα ανταλλακτικών, τις διαδικασίες αντικατάστασης και τις απαιτήσεις επαλήθευσης διαστάσεων. Αυτές οι λεπτομέρειες βοηθούν τις ομάδες συντήρησης να εκτιμήσουν το χρόνο διακοπής λειτουργίας και να προετοιμάσουν τα κατάλληλα εφεδρικά αποθέματα.
Η κατασκευή προμορφώματος υψηλής ταχύτητας εξαρτάται από περισσότερα από την απόδοση έγχυσης. Ο εξοπλισμός χειρισμού ρομπότ, ψύξης, μεταφοράς, επιθεώρησης και κατάντη εμφύσησης πρέπει να συνεργάζονται. Η συμβατότητα με το προβλεπόμενο σύστημα αυτοματισμού συμβάλλει στη μείωση του χειροκίνητου χειρισμού και υποστηρίζει μια πιο προβλέψιμη ροή εργασιών παραγωγής.
Το φινίρισμα λαιμού 29/25 και η διάταξη 96 κοιλοτήτων καθιστούν αυτόν τον τύπο καλουπιού σχετικό με τις εργασίες συσκευασίας που απαιτούν σημαντικούς όγκους προμορφωμάτων PET. Η καταλληλότητα της τελικής φιάλης εξαρτάται από το σχέδιο του λαιμού, το βάρος του προδιαμορφώματος, την ποιότητα ρητίνης, τη γεωμετρία της φιάλης και τις προβλεπόμενες συνθήκες πλήρωσης.
Δεν είναι κάθε φινίρισμα λαιμού 29/25 εναλλάξιμα με κάθε πώμα φιάλης ή γραμμή πλήρωσης. Οι κατασκευαστές θα πρέπει να επαληθεύουν τα σχέδια κλεισίματος, τα χαρακτηριστικά που δεν παραβιάζονται, τις απαιτήσεις σφράγισης και τα ισχύοντα πρότυπα συσκευασίας προτού δεσμευτούν για ένα σχέδιο καλουπιού.
Η επιλογή ενός καλουπιού υψηλής κοιλότητας απαιτεί μια αναθεώρηση του πλήρους συστήματος παραγωγής και όχι μόνο σύγκριση των αριθμών κοιλοτήτων ή των τιμών αγοράς. Ένα τεχνικά κατάλληλο καλούπι θα πρέπει να ταιριάζει με το μηχάνημα, τη ρητίνη, το σχέδιο φιάλης, τον στόχο παραγωγής και τους πόρους συντήρησης που είναι διαθέσιμοι στο εργοστάσιο.
Για πρόσθετες λεπτομέρειες προϊόντος, ανατρέξτε στο καλούπι προμορφώματος PET λαιμού 96 κοιλοτήτων 29/25 της Daelong με πύλη βαλβίδας βελόνας και την ευρύτερη γκάμα διαλυμάτων καλουπιού προμορφώματος PET.
Ακόμη και ένα καλούπι σχεδιασμένο με ακρίβεια απαιτεί τακτική συντήρηση για να διατηρεί σταθερή απόδοση. Σε ένα σύστημα 96 κοιλοτήτων, ένα μικρό πρόβλημα που επηρεάζει πολλές κοιλότητες μπορεί να δημιουργήσει έναν σημαντικό αριθμό ελαττωματικών εξαρτημάτων εάν παραμείνει μη ανιχνεύσιμο.
Η προληπτική συντήρηση μπορεί να μειώσει τον απροσδόκητο χρόνο διακοπής λειτουργίας και να κάνει την αντικατάσταση εξαρτημάτων πιο προβλέψιμη. Το κατάλληλο διάστημα συντήρησης θα πρέπει να βασίζεται στις συνθήκες παραγωγής, την ποιότητα της ρητίνης, τις ώρες λειτουργίας, τα αποτελέσματα των επιθεωρήσεων και τις συστάσεις του κατασκευαστή.
Ένα καλούπι προμορφώματος PET 96 κοιλοτήτων περιέχει 96 κοιλότητες χύτευσης και μπορεί να παράγει έως και 96 προμορφώματα ανά πλήρη κύκλο έγχυσης όταν όλες οι κοιλότητες λειτουργούν σωστά. Η πραγματική παραγωγή παραγωγής εξαρτάται από τον χρόνο κύκλου, την απόδοση της μηχανής και τα ποσοστά αποδοχής του προϊόντος.
Η ονομασία 29/25 προσδιορίζει την επιδιωκόμενη διαμόρφωση φινιρίσματος λαιμού. Οι ακριβείς διαστάσεις και η διεπαφή κλεισίματος θα πρέπει να επιβεβαιωθούν χρησιμοποιώντας το εγκεκριμένο μηχανικό σχέδιο για να διασφαλιστεί η συμβατότητα με το επιλεγμένο σχέδιο καπακιού και φιάλης.
Ένα σύστημα πύλης βαλβίδας βελόνας ελέγχει την είσοδο τήγματος μέσω των κινητών ακίδων βαλβίδας. Με τις κατάλληλες ρυθμίσεις σχεδιασμού και διεργασίας, μπορεί να βελτιώσει τη συνοχή της πύλης, να υποστηρίξει το ελεγχόμενο γέμισμα και να μειώσει ορισμένα ελαττώματα που σχετίζονται με την πόρτα στη χύτευση με έγχυση μεγάλου όγκου.
Η Daelong καθορίζει τη συμβατότητα με μηχανές χύτευσης με έγχυση Nestal εξοπλισμένες με σύστημα ρομπότ πέντε σταθμών. Το ακριβές μοντέλο μηχανής και οι απαιτήσεις διεπαφής θα πρέπει να επιβεβαιωθούν πριν από την παραγγελία, συμπεριλαμβανομένης της δύναμης σύσφιξης, της ικανότητας έγχυσης, των διαστάσεων της πλάκας και των λεπτομερειών αυτοματισμού.
Οι δημοσιευμένες προδιαγραφές περιλαμβάνουν χάλυβα Γερμανίας 2316 για την κοιλότητα, τον πυρήνα και τον δακτύλιο λαιμού. Χάλυβας Ιαπωνίας SKD51 για τον πείρο βαλβίδας. χαλκός βηρυλλίου για το ακροφύσιο θερμού δρομέα. χάλυβας H13 για την πλάκα πολλαπλής. και χάλυβας εργαλείων P20 για την πλάκα βάσης. Οι τελικές απαιτήσεις υλικού και σκληρότητας θα πρέπει να επιβεβαιώνονται στην προδιαγραφή αγοράς.
Οι κατασκευαστές θα πρέπει να διατηρούν ισορροπημένες θερμοκρασίες θερμού δρομέα, κατάλληλες παραμέτρους έγχυσης, αποτελεσματική ψύξη και καθαρές επιφάνειες χύτευσης. Η τακτική δειγματοληψία κοιλότητας προς κοιλότητα και η προληπτική συντήρηση βοηθούν στον εντοπισμό των αποκλίσεων προτού προκαλέσουν εκτεταμένες απορρίψεις.
Παρέχετε το σχέδιο φινιρίσματος λαιμού, το βάρος και τις διαστάσεις του προδιαμορφώματος, την προβλεπόμενη εφαρμογή φιάλης, το μοντέλο μηχανής έγχυσης, τον στόχο παραγωγής, τις προδιαγραφές ρητίνης, τις απαιτήσεις αυτοματισμού και το προτιμώμενο πρόγραμμα παράδοσης. Αυτές οι λεπτομέρειες βοηθούν τον κατασκευαστή να αξιολογήσει τη συμβατότητα και να προετοιμάσει μια πιο ακριβή πρόταση.
Ένα καλούπι προμορφώματος PET 96 κοιλοτήτων με σύστημα πύλης βαλβίδας βελόνας μπορεί να είναι μια πολύτιμη επένδυση για τους κατασκευαστές συσκευασιών που αναζητούν υψηλή παραγωγική ικανότητα, επαναλαμβανόμενη ποιότητα προμορφώματος και συμβατότητα με αυτοματοποιημένες λειτουργίες χύτευσης με έγχυση. Η μακροπρόθεσμη αξία του εξαρτάται από τη μηχανική ακριβείας, τα κατάλληλα υλικά, την ισορροπημένη πλήρωση και ψύξη, την αξιόπιστη ενσωμάτωση του μηχανήματος και την πειθαρχημένη συντήρηση.
Η Daelong συνδυάζει την εμπειρία της στην κατασκευή καλουπιών έγχυσης με ένα σχέδιο προϊόντος που προορίζεται για παραγωγή προμορφώματος PET μεγάλου όγκου. Πριν λάβουν μια απόφαση αγοράς, οι κατασκευαστές θα πρέπει να αξιολογήσουν τα τεχνικά σχέδια, να επιβεβαιώσουν τη συμβατότητα του μηχανήματος και να καθορίσουν σαφή κριτήρια αποδοχής για τις δοκιμές καλουπιών και την τελική παράδοση.
Αναζητάτε μια αξιόπιστη λύση καλουπιού προμορφώματος PET για τη γραμμή παραγωγής σας; Επικοινωνήστε με την Daelongγια να συζητήσετε τις προδιαγραφές λαιμού 29/25, τη σχεδίαση προμορφώματος, τη διαμόρφωση του μηχανήματος και τις απαιτήσεις εξόδου. Επισκεφτείτε τη σελίδα του προϊόντος ή επικοινωνήστε μαζί μας για να ζητήσετε τεχνικές λεπτομέρειες και μια προσφορά προσαρμοσμένη στις κατασκευαστικές σας ανάγκες.
